БелАЗ-7555
NOVAДата: Пятница, 23.11.2012, 11:03 | Сообщение # 1
Генерал-лейтенант



Группа: Администраторы
Сообщений: 573


Статус: Offline
Начал параллельно сборке ВАЗ-2101 проектировать БелАЗ-7555, масштаб 1:32. Модель "по предварительному сговору лиц" планируется издаваться
Михаилом Орлом в журнале Бумажное моделирование




Немного о самом самосвале.

Белазы 7555 серии A, B, D, E - карьерные самосвалы грузоподъемностью 55 т
предназначены для перевозки горной массы и сыпучих грузов на открытых
разработках полезных ископаемых, при сооружении крупных промышленных и
гидротехнических объектов по технологическим дорогам в различных
климатических условиях. По заказу потребителя машины могут быть
укомплектованы централизо­ванной системой смазки, кондиционером,
взвешивающим устройством. Наибольшая эффективность достигается при
работе в комплексе с экскаваторами и погрузчиками с вместимостью ковша 6
м3.

Основные характеристики
Грузоподъемность 60 тонн
Двигатель QSK 19-С
Мощность двигателя 560 кВт (762 л.с.)
Трансмиссия гидромеханическая
Формула трансмиссии 6+1

Дополнительные характеристики
Крутящий момент, Н*м/об/мин 3084 / 1300
Удельный расход топлива при номинальной мощности, г/кВт*ч 211
Шины 24.00R35
Задний мост механический, с одноступенчатой главной передачей, коническим дифференциалом и планетарными колесными передачами
Подвеска пневмогидравлическая, зависимая для передней оси и ведущего моста — продольные рычаги с центральным шарниром

Тормоза (с гидроприводом)
передних колёс сухие однодисковые
задних колёс ММОТ / сухие однодисковые
стояночный колодочный
вспомогательный ММОТ / гидродинамический тормоз-замедлитель

Объём кузова, м³
геометрический 28
с «шапкой» 2:1 37,3
радиус поворота, м 9

Масса самосвала, кг
без груза 44100 (стандартная комплектация)
полная масса 104100
Максимальная скорость, км/ч 55
Прикрепления: 6393913.jpg(74.2 Kb) · 3982677.jpg(93.1 Kb)


Ты знаешь, что всегда все будет хорошо.

NOVAДата: Пятница, 23.11.2012, 11:13 | Сообщение # 2
Генерал-лейтенант



Группа: Администраторы
Сообщений: 573


Статус: Offline
ч\б печать, бумага - чертежный ватман.










Прикрепления: 0223969.jpg(106.8 Kb) · 8421882.jpg(91.6 Kb) · 0412075.jpg(92.6 Kb) · 6507934.jpg(75.9 Kb) · 2038804.jpg(81.7 Kb) · 5507052.jpg(69.3 Kb) · 7830069.jpg(75.2 Kb) · 5898151.jpg(86.5 Kb) · 7472730.jpg(82.8 Kb) · 6188394.jpg(83.7 Kb)


Ты знаешь, что всегда все будет хорошо.

NOVAДата: Пятница, 23.11.2012, 11:16 | Сообщение # 3
Генерал-лейтенант



Группа: Администраторы
Сообщений: 573


Статус: Offline
Далее










Прикрепления: 8736206.jpg(98.9 Kb) · 0037401.jpg(82.9 Kb) · 8781551.jpg(84.5 Kb) · 8531769.jpg(76.8 Kb) · 6798738.jpg(83.5 Kb) · 1810419.jpg(95.9 Kb) · 9687633.jpg(108.1 Kb) · 6820482.jpg(100.7 Kb) · 0142587.jpg(67.7 Kb) · 4333060.jpg(54.1 Kb)


Ты знаешь, что всегда все будет хорошо.

NOVAДата: Пятница, 23.11.2012, 11:18 | Сообщение # 4
Генерал-лейтенант



Группа: Администраторы
Сообщений: 573


Статус: Offline
Далее






Прикрепления: 9671377.jpg(68.9 Kb) · 7566813.jpg(82.3 Kb) · 5094527.jpg(46.8 Kb) · 1030268.jpg(92.6 Kb) · 9540981.jpg(97.8 Kb) · 4878091.jpg(102.4 Kb)


Ты знаешь, что всегда все будет хорошо.

Alex-454Дата: Пятница, 23.11.2012, 11:48 | Сообщение # 5
Лейтенант



Группа: Модераторы
Сообщений: 67


Статус: Offline
ни чего себе скорость сборки

NOVAДата: Пятница, 23.11.2012, 17:38 | Сообщение # 6
Генерал-лейтенант



Группа: Администраторы
Сообщений: 573


Статус: Offline
Решил отдохнуть от компа )))
Собрал кабину





Прикрепления: 4726075.jpg(106.2 Kb) · 6211094.jpg(92.0 Kb) · 8237925.jpg(82.4 Kb) · 5806593.jpg(93.9 Kb) · 3389448.jpg(119.5 Kb)


Ты знаешь, что всегда все будет хорошо.

Rasta128Дата: Пятница, 23.11.2012, 18:53 | Сообщение # 7
Сержант



Группа: Пользователи
Сообщений: 24


Статус: Offline
круть cool

NOVAДата: Понедельник, 26.11.2012, 15:27 | Сообщение # 8
Генерал-лейтенант



Группа: Администраторы
Сообщений: 573


Статус: Offline

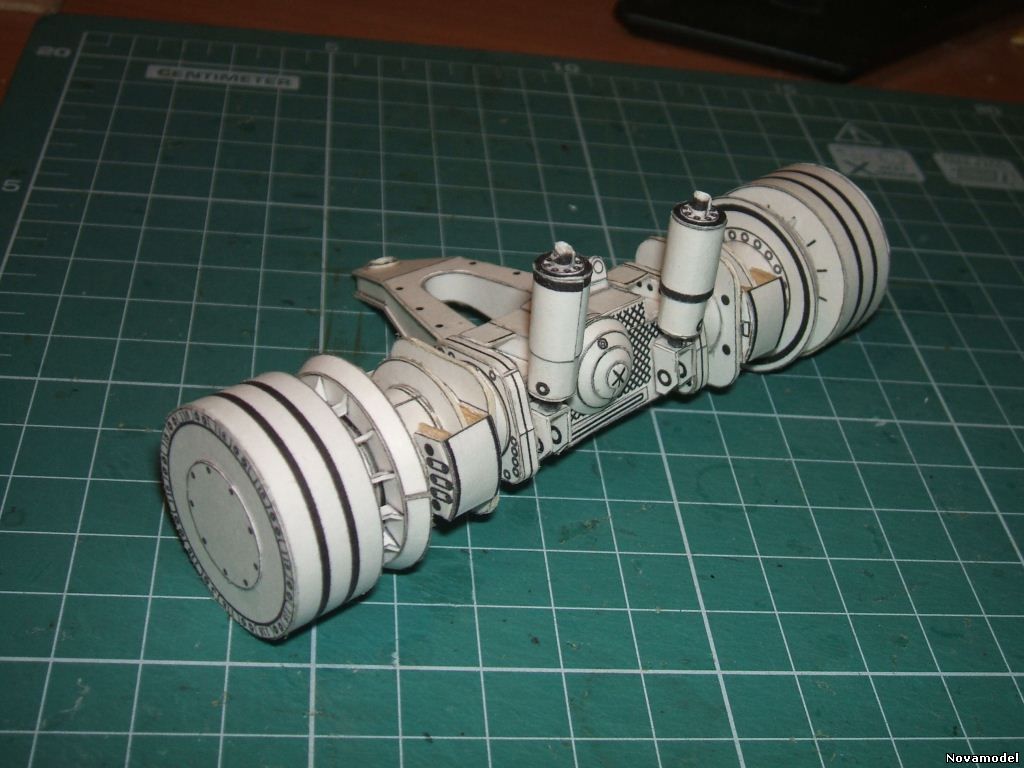

Задний мост










Прикрепления: 5939156.jpg(99.9 Kb) · 4764628.jpg(95.4 Kb) · 9981893.jpg(83.6 Kb) · 1494324.jpg(89.8 Kb) · 5008504.jpg(82.3 Kb) · 2423909.jpg(104.4 Kb) · 6528053.jpg(96.1 Kb) · 5151873.jpg(92.0 Kb) · 3197522.jpg(74.3 Kb) · 7497053.jpg(82.2 Kb)


Ты знаешь, что всегда все будет хорошо.

andrlepДата: Понедельник, 26.11.2012, 20:53 | Сообщение # 9
Рядовой



Группа: Пользователи
Сообщений: 5


Статус: Offline
NOVA, Здорово выходит.

Pa$haДата: Вторник, 27.11.2012, 21:49 | Сообщение # 10
Майор



Группа: Пользователи
Сообщений: 94


Статус: Offline
Зверюга, а в 43-м вариант не предвидится?

NOVAДата: Среда, 28.11.2012, 16:44 | Сообщение # 11
Генерал-лейтенант



Группа: Администраторы
Сообщений: 573


Статус: Offline
Quote (Pa$ha)
Зверюга, а в 43-м вариант не предвидится?

Зверюга - это обращение? biggrin шутка
Вполне возможно, давно пора уже новый номер журнала готовить...


Ты знаешь, что всегда все будет хорошо.

Pa$haДата: Среда, 28.11.2012, 21:09 | Сообщение # 12
Майор



Группа: Пользователи
Сообщений: 94


Статус: Offline
Если выйдет-в сборку без очереди :D.

NOVAДата: Четверг, 06.12.2012, 21:22 | Сообщение # 13
Генерал-лейтенант



Группа: Администраторы
Сообщений: 573


Статус: Offline
передняя подвеска

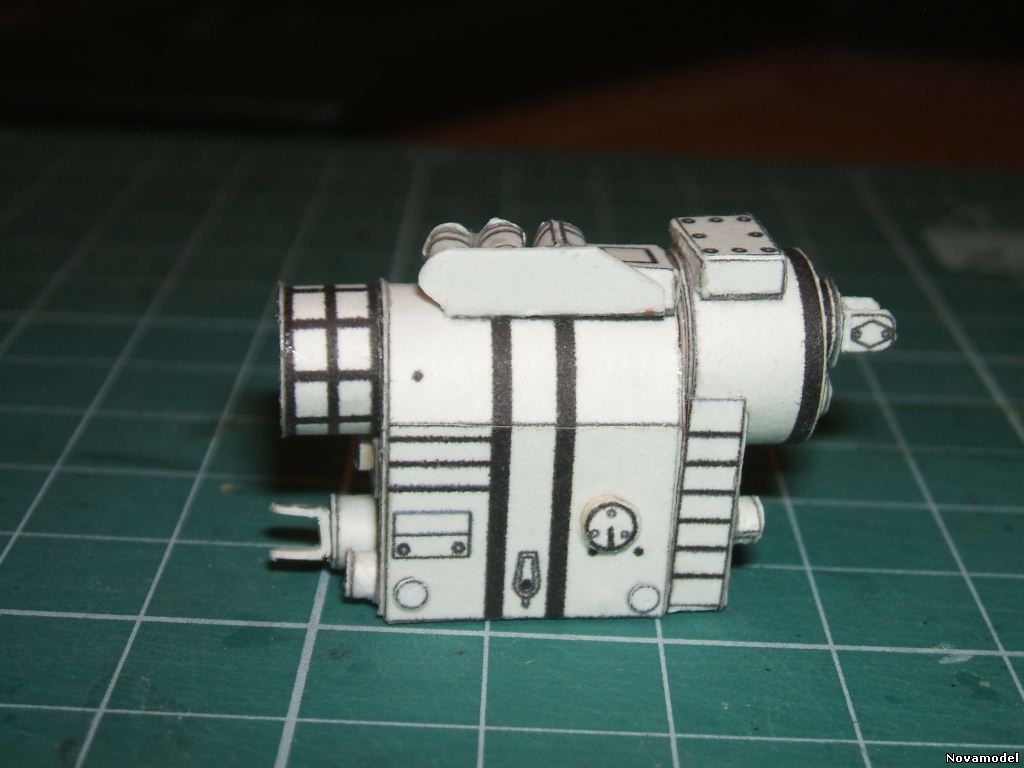

гидромеханическая передача




Прикрепления: 2645583.jpg(73.9 Kb) · 2548285.jpg(78.1 Kb) · 8351343.jpg(82.0 Kb) · 6638139.jpg(96.1 Kb) · 3525475.jpg(100.4 Kb) · 1992280.jpg(75.4 Kb) · 3863360.jpg(71.2 Kb) · 0249212.jpg(83.2 Kb) · 4394677.jpg(73.5 Kb) · 6701482.jpg(66.3 Kb)


Ты знаешь, что всегда все будет хорошо.

NOVAДата: Четверг, 06.12.2012, 21:33 | Сообщение # 14
Генерал-лейтенант



Группа: Администраторы
Сообщений: 573


Статус: Offline
карданные передачи





примерка кузова (собран не полностью)






Прикрепления: 5972582.jpg(112.7 Kb) · 6863333.jpg(89.8 Kb) · 0907528.jpg(100.3 Kb) · 5154044.jpg(96.1 Kb) · 7874018.jpg(95.0 Kb) · 5916848.jpg(70.6 Kb) · 7535706.jpg(70.5 Kb) · 4287999.jpg(70.4 Kb) · 4305326.jpg(104.8 Kb)


Ты знаешь, что всегда все будет хорошо.

NOVAДата: Суббота, 08.12.2012, 17:50 | Сообщение # 15
Генерал-лейтенант



Группа: Администраторы
Сообщений: 573


Статус: Offline
Примерка опрокидывающего цилиндра - пришлось срезать усилитель пола кузова - мешал полному раскрытию. Надо его сместить на 0,5 см ближе к заднему колесу и будет нормально.








Прикрепления: 1944808.jpg(96.4 Kb) · 0599690.jpg(78.8 Kb) · 7168925.jpg(81.3 Kb) · 1641019.jpg(116.4 Kb) · 8099997.jpg(102.0 Kb) · 5951605.jpg(89.0 Kb) · 7033449.jpg(85.6 Kb) · 8434102.jpg(105.6 Kb)
